조선 선박용 감속기

시험결과
  • 시험방법 : 각 시험 항목별 시험 진행은 아래 그림1과 같이 시험 진행함.

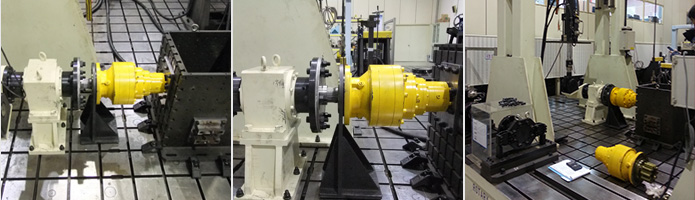

[그림1. 조선선박용 감속기 성능시험 장면]

[그림1. 조선선박용 감속기 성능시험 장면]

[그림1. 조선선박용 감속기 성능시험 장면]

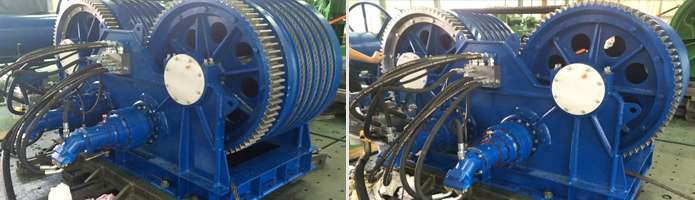

[그림2. 필드 내구성 테스트 장면]

시험조건
Test Name SPL No. Test Velocity Test Results Remark
파단강도시험 SPL#1 1mm/sec 31,735N·m 회전체에 작용하는 치구의 수직 길이 : 0.4m
SPL#2 31,932N·m

※ Actuator에서 가능한 Full Stroke로 시험 진행함.

Ref. : 시험결과
Test Equipment Specification.
1. 244.31 Actuator(MTS)
- Max static stroke : ±125mm
- Max Dynamic stroke : ±100mm
- Total force : 25ton
- Hydraulic Power Supply : 380 LPM, 3000psi		 2. GT Controller
- Customized tests
- Automated test
- Data acquisition
- Multi-station tests

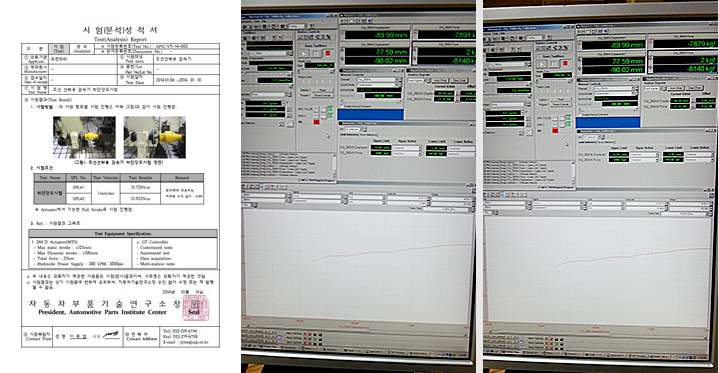

시험분석 성적서
