조선 선박용 감속기

시험결과
  • 시험방법 : 각 시험 항목별 시험 진행은 아래 그림1과 같이 시험 진행함.

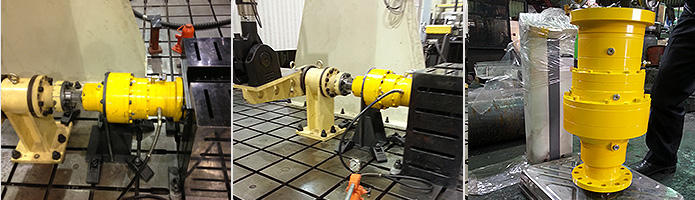

[그림1. 조선선박용 감속기 성능시험 장면]

[그림1. 조선선박용 감속기 성능시험 장면]

시험조건
SPL No Test Name Test Velocity Test Results Remark
SPL#1 슬립강도시험 1mm/sec 2,048kgf.m 회전체에 작용하는
치구의 수평 길이 : 0.5m
파단강도시험 3,368kgf.m
SPL#2 슬립강도시험 2,141kgf.m
파단강도시험 3,486kgf.m

※ Actuator에서 가능한 Full Stroke로 시험 진행함.

Ref. : 시험결과 그래프
Test Equipment Specification.
1. 244.31 Actuator(MTS)
- Max static stroke : ±125mm
- Max Dynamic stroke : ±100mm
- Total force : 25ton
- Hydraulic Power Supply : 380 LPM, 3000psi		 2. GT Controller
- Customized tests
- Automated test
- Data acquisition
- Multi-station tests

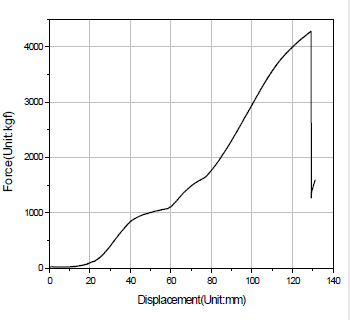

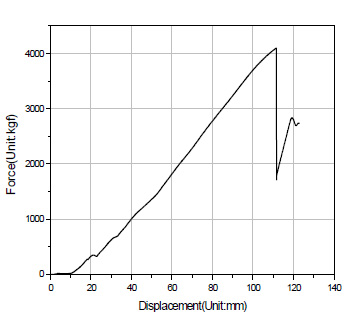

슬립강도시험

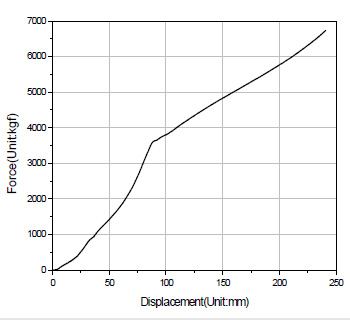

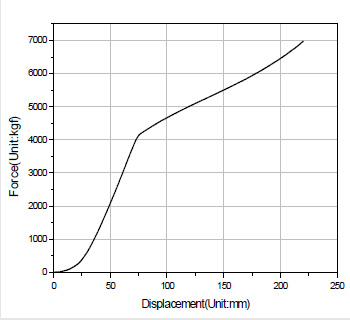

파단강도 시험
